Appendix Link Fittings Parameter | |||||||||||||||||||||||||
| U-Clevis | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| c | d | D | H | R | |||||||||||||||||||||
| ZC-U-6 | 22 | 14 | 16 | 75 | 12 | 60 | 0.4 | ||||||||||||||||||
| ZC-U-7 | 20 | 16 | 16 | 80 | 10 | 70 | 0.5 | ||||||||||||||||||
| ZC-U-10 | 22 | 18 | 18 | 85 | 11 | 100 | 0.6 | ||||||||||||||||||
| ZC-U-12 | 24 | 22 | 20 | 90 | 12 | 120 | 1 | ||||||||||||||||||
| ZC-U-16 | 26 | 24 | 22 | 95 | 13 | 160 | 1.5 | ||||||||||||||||||
| ZC-UL-7 | 20 | 16 | 16 | 120 | 22 | 70 | 0.7 | ||||||||||||||||||
| ZC-UL-10 | 22 | 18 | 18 | 140 | 24 | 100 | 0.9 | ||||||||||||||||||
| ZC-UL-12 | 24 | 22 | 20 | 140 | 18 | 120 | 1.1 | ||||||||||||||||||
| Shackle | |||||||||||||||||||||||||
| |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| d | L | H | C | ||||||||||||||||||||||
| ZC-PD-7 | 16 | 18 | 70 | 40 | 70 | 0.5 | |||||||||||||||||||
| ZC-PD-10 | 16 | 20 | 80 | 40 | 100 | 0.7 | |||||||||||||||||||
| ZC-PD-12 | 16 | 24 | 100 | 40 | 120 | 0.9 | |||||||||||||||||||
| ZC-PD-16 | 22 | 26 | 130 | 60 | 160 | 1.4 | |||||||||||||||||||
| Eye Chain Link | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| C | h | H | b | B | φ | ||||||||||||||||||||
| ZC-ZH-7 | 24 | 57 | 95 | 16 | 16 | 20 | 70 | 0.5 | |||||||||||||||||
| ZC-ZH-10 | 24 | 57 | 100 | 16 | 18 | 20 | 100 | 1.1 | |||||||||||||||||
| ZC-ZH-12 | 24 | 65 | 115 | 16 | 18 | 24 | 120 | 1.2 | |||||||||||||||||
| ZC-ZH-16 | 26 | 75 | 135 | 18 | 22 | 26 | 160 | 1.8 | |||||||||||||||||
| PS-Shackle | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| C | B | M | D | H | |||||||||||||||||||||
| ZC-PS-7 | 18 | 16 | 16 | 16 | 90 | 70 | 0.6 | ||||||||||||||||||
| ZC-PS-10 | 20 | 18 | 18 | 18 | 90 | 100 | 0.9 | ||||||||||||||||||
| ZC-PS-12 | 20 | 20 | 22 | 22 | 95 | 120 | 1.5 | ||||||||||||||||||
| ZC-PS-16 | 26 | 24 | 24 | 24 | 155 | 160 | 2.2 | ||||||||||||||||||

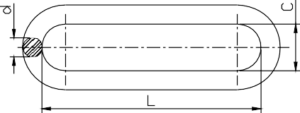

| Chain Link | |||||||||||||||||||||||||
| |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| C | d | L | |||||||||||||||||||||||
| ZC-PH-7 | 20 | 16 | 80 | 70 | 0.4 | ||||||||||||||||||||
| ZC-PH-10 | 22 | 18 | 100 | 100 | 0.6 | ||||||||||||||||||||
| ZC-PH-12 | 24 | 20 | 120 | 120 | 0.9 | ||||||||||||||||||||
| ZC-PH-16 | 26 | 22 | 140 | 160 | 1.5 | ||||||||||||||||||||
| Z-Shackle | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| C1 | C2 | M | H | ||||||||||||||||||||||
| ZC-Z-7 | 18 | 18 | 16 | 60 | 70 | 0.6 | |||||||||||||||||||
| ZC-Z-10 | 20 | 20 | 18 | 70 | 100 | 0.8 | |||||||||||||||||||
| ZC-Z-12 | 24 | 24 | 22 | 80 | 120 | 1.3 | |||||||||||||||||||
| ZC-Z-16 | 26 | 26 | 24 | 90 | 160 | 2.5 | |||||||||||||||||||

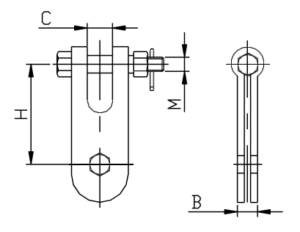

| P-Shackle | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| B | C | M | H | ||||||||||||||||||||||
| ZC-P-7 | 6 | 18 | 16 | 60 | 70 | 0.6 | |||||||||||||||||||
| ZC-P-10 | 8 | 20 | 18 | 70 | 100 | 0.8 | |||||||||||||||||||
| ZC-P-12 | 10 | 24 | 22 | 80 | 120 | 1.3 | |||||||||||||||||||
| ZC-P-16 | 12 | 26 | 24 | 90 | 160 | 2.5 | |||||||||||||||||||

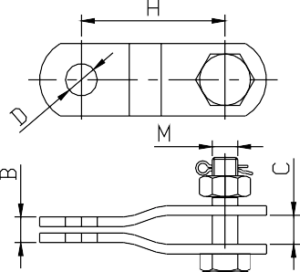

| ZS-Shackle | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| C | B | M | D | H | |||||||||||||||||||||
| ZC-ZS-7 | 18 | 16 | 16 | 16 | 60 | 70 | 0.6 | ||||||||||||||||||
| ZC-ZS-10 | 20 | 18 | 18 | 18 | 70 | 100 | 0.9 | ||||||||||||||||||
| ZC-ZS-16 | 26 | 26 | 24 | 26 | 90 | 160 | 1.9 | ||||||||||||||||||
| UB-Shackle | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| c | d | H | B | ||||||||||||||||||||||
| ZC-UB-7 | 18 | 16 | 70 | 45 | 70 | 0.75 | |||||||||||||||||||
| ZC-UB-10 | 20 | 18 | 80 | 45 | 100 | 1.08 | |||||||||||||||||||
| ZC-UB-12 | 24 | 22 | 100 | 60 | 120 | 2.28 | |||||||||||||||||||
| ZC-UB-16 | 26 | 24 | 100 | 60 | 160 | 2.9 | |||||||||||||||||||

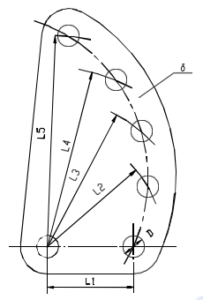

| Sag.Adjusting Plate(Type DB) | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| D | δ | L1 | L2 | L3 | L4 | L5 | |||||||||||||||||||
| ZC-DB-7 | 18 | 16 | 70 | 95 | 120 | 145 | 170 | 70 | 1.7 | ||||||||||||||||
| ZC-DB-10 | 20 | 16 | 80 | 110 | 140 | 170 | 200 | 100 | 2.7 | ||||||||||||||||
| ZC-DB-12 | 24 | 16 | 100 | 135 | 170 | 205 | 240 | 120 | 3.2 | ||||||||||||||||
| ZC-DB-16 | 26 | 18 | 120 | 125 | 140 | 155 | 170 | 160 | 4.1 | ||||||||||||||||
Yoke Plat | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| c | d | H | B | ||||||||||||||||||||||
| ZC-L-1040 | 16 | 70 | 18 | 400 | 100 | 4.4 | |||||||||||||||||||
| ZC-L-1240 | 16 | 70 | 18 | 400 | 120 | 4.7 | |||||||||||||||||||
| ZC-L-1640 | 18 | 100 | 20 | 400 | 160 | 5.9 | |||||||||||||||||||
| ZC-L-2140 | 16 | 100 | 20 | 400 | 210 | 7 | |||||||||||||||||||
| ZC-L-2540 | 16 | 110 | 24 | 400 | 250 | 9 | |||||||||||||||||||
| ZC-L-3040 | 18 | 110 | 26 | 400 | 300 | 10 | |||||||||||||||||||
| Twisted Strap(Type GD) | |||||||||||||||||||||||||
|
| |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| L | I | φ | M | H | B | h | |||||||||||||||||||
| ZC-GD-12 | 250 | 112 | 24 | 22 | 12 | 16 | 40 | 100 | 1.7 | ||||||||||||||||
| ZC-GD-12 A | 250 | 130 | 24 | 22 | 8 | 22 | 40 | 120 | 1.6 | ||||||||||||||||
| ZC-GD-21 S | 250 | 112 | 26 | 24 | 12 | 20 | 40 | 210 | 2.1 | ||||||||||||||||
| Adjusting Plate(TypePT) | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| Model | Main dimensions (mm) | Failing Load(kN) | Weight(kg) | ||||||||||||||||||||||
| L0 | L1 | L2 | M | D | B | C | L | ||||||||||||||||||
| ZC-PT-07 | 45 | 30 | 45 | 16 | 18 | 16 | 18 | 225-345 | 70 | 2 | |||||||||||||||
| ZC-PT-10 | 50 | 40 | 50 | 18 | 20 | 16 | 20 | 250-390 | 100 | 2.9 | |||||||||||||||
| ZC-PT-12 | 60 | 45 | 60 | 22 | 24 | 16 | 24 | 300-465 | 120 | 5.2 | |||||||||||||||
| ZC-PT-16 | 65 | 50 | 60 | 24 | 26 | 18 | 26 | 325-505 | 160 | 7 | |||||||||||||||
